NSKリニアガイド｜製品情報

製品情報　NSKリニアガイド™

カスタマイズ

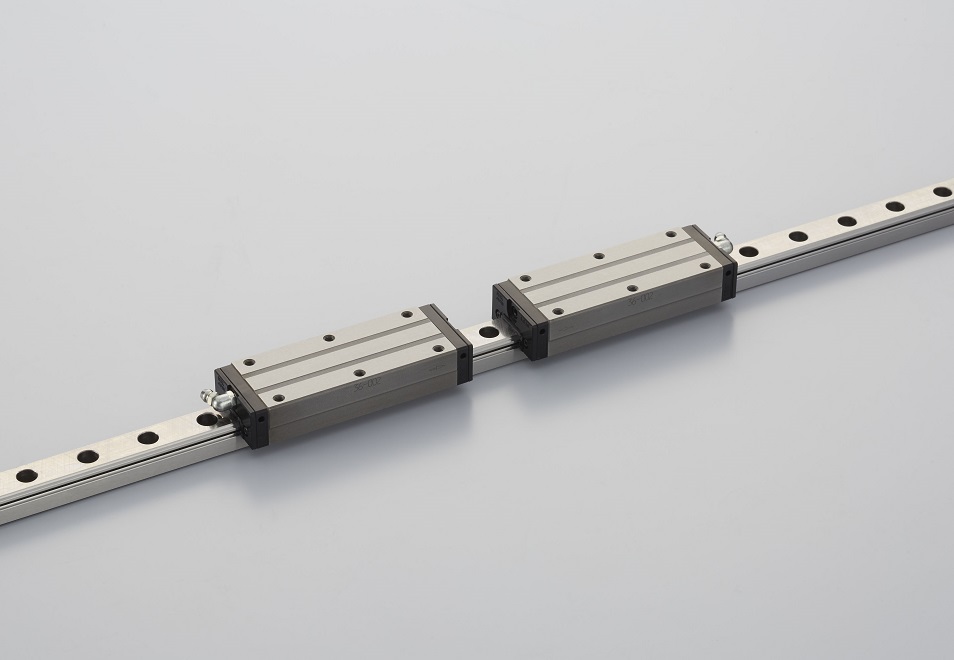

ＨＡ型

ＬＡ型をベースに、スライダを超長形として、玉通過振動を１／３に低減、
真直度を飛躍的に向上させています。
レール取付穴も座ぐりを深くし、レール取付穴ピッチも従来の半分にして、
取付真直度を向上させております。
特長：
１. 高運動精度
２. 高精度
３. スライダ超長型

・サイズ
レール幅　　　　２５～５５
スライダ形状　　角形超ロング、フランジ形ロング
予圧　　　　　　微予圧～中予圧
精度　　　　　　精密級～超々精密

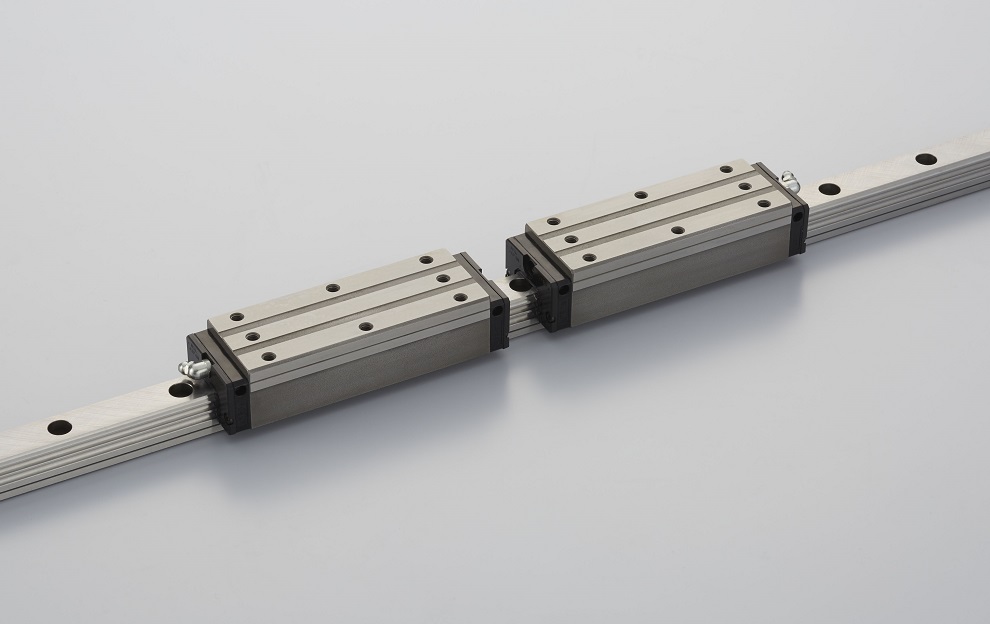

ＨＳ型

ＮＳ型をベースに、スライダを超長形として、玉通過振動を１／３に低減、
真直度を飛躍的に向上させています。
レール取付穴も座ぐりを深くし、レール取付穴ピッチも従来の半分にして、
取付真直度を向上させております。ステンレス材も対応。
特長：
１. 高運動精度
２. 高精度
３. スライダ超長型

・サイズ
レール幅　　　　１５～３５
スライダ形状　　角形超ロング、フランジ形ロング
予圧　　　　　　微予圧～中予圧
精度　　　　　　精密級～超々精密
