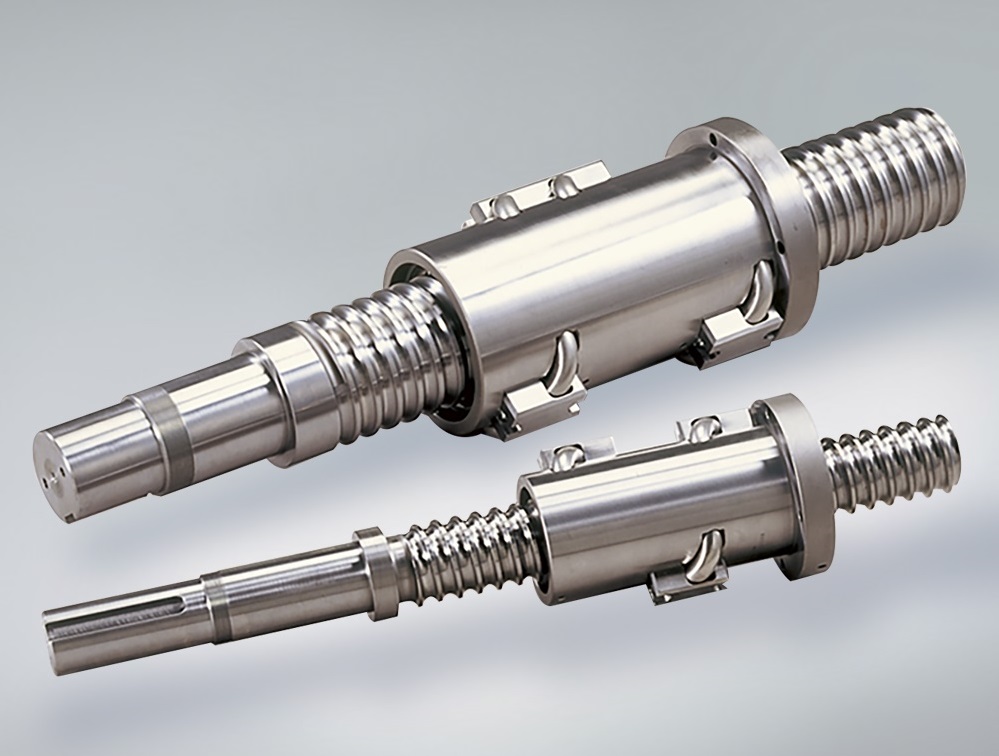

高負荷駆動用ボールねじは、循環路配置の最適化と、ボール径を極限まで大きくした高負荷に
最適なボール溝設計により、従来のボールねじに比べ耐荷重性能が大幅に向上しております。

循環方式にＳＲＣ方式を採用し、許容ｄ・ｎ値16万（リード14、16）、
許容ｄ・ｎ値14万（リード20、25）高速・静音を実現した製品です。
ＨＴＦ型に比べ高速（2倍以上）、静音性（-8~-10dB）実現。
グリース密閉型Ａ１シール装着型 ＨＴＦ－ＡＳＲＣ型もラインナップ
新材料と熱処理技術の高度化（TF化）対応のＳ－ＨＴＦ型ラインナップ
高速・高温対応のＨＴＦ-SRM型対応開始

軸径　　φ50～φ120
リード　14～25
予圧　　すきま（0.020以下、0.050以下）
精度　　Ct7

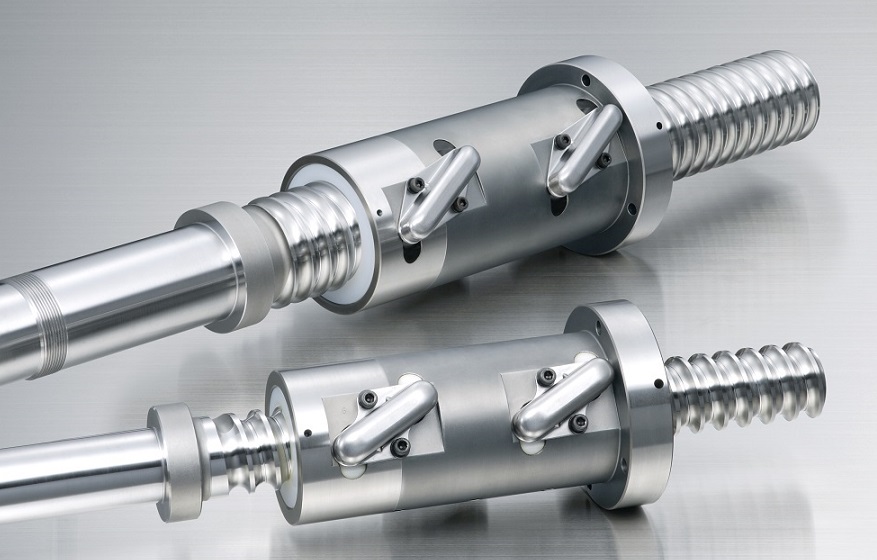

高負荷駆動用ボールねじは、循環路配置の最適化と、ボール径を極限まで大きくした高負荷に
最適なボール溝設計により、従来のボールねじに比べ耐荷重性能が大幅に向上しております。

循環方式にエンドデフレクタ方式を採用し、許容ｄ・ｎ値12万高速・静音を実現した製品です。
グリース密閉型Ａ１シール装着型 ＨＴＦ－ＡＳＲＤ型もラインナップ
新材料と熱処理技術の高度化（TF化）対応のＳ－ＨＴＦ型ラインナップ

軸径　　φ63～φ120
リード　32～120
予圧　　すきま（0.020以下、0.050以下）
精度　　Ct7

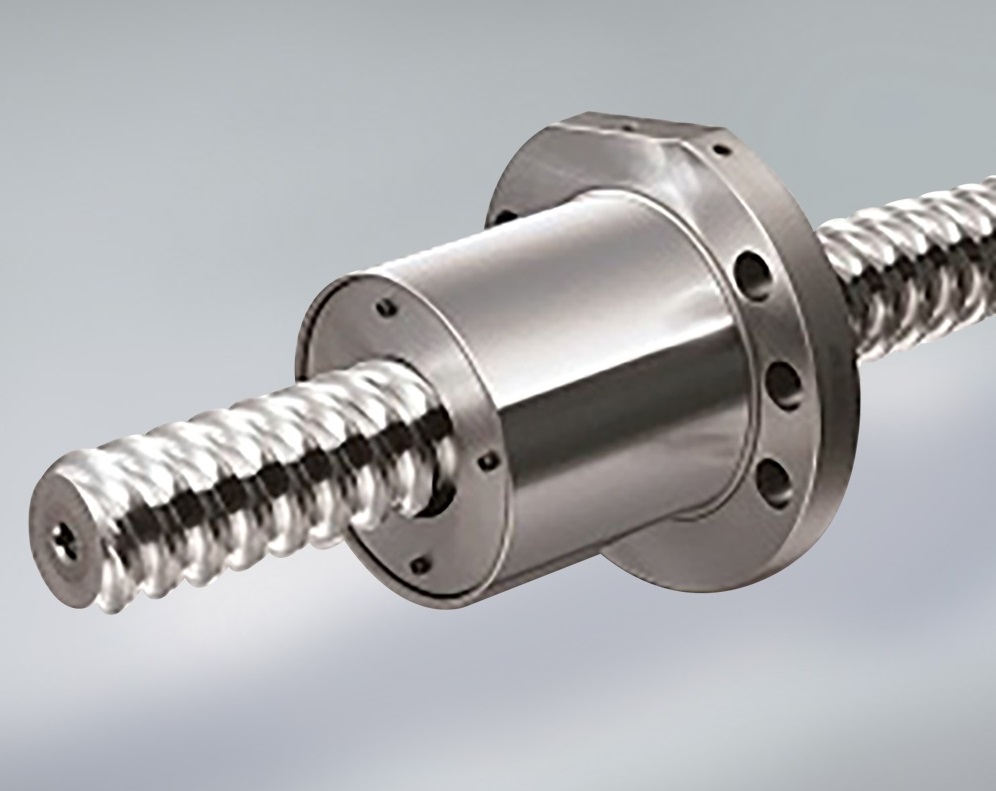

高負荷駆動用ボールねじは、循環路配置の最適化と、ボール径を極限まで大きくした高負荷に
最適なボール溝設計により、従来のボールねじに比べ耐荷重性能が大幅に向上しております。

循環方式にデフレクタ接線方向すくい上げ方式を採し、許容ｄ・ｎ値10万）高速を実現した製品です。
新材料と熱処理技術の高度化（TF化）対応のＳ－ＨＴＦ型ラインナップ

軸径　　φ140～φ200
リード　25～80
予圧　　すきま（0.050以下）
精度　　Ct7

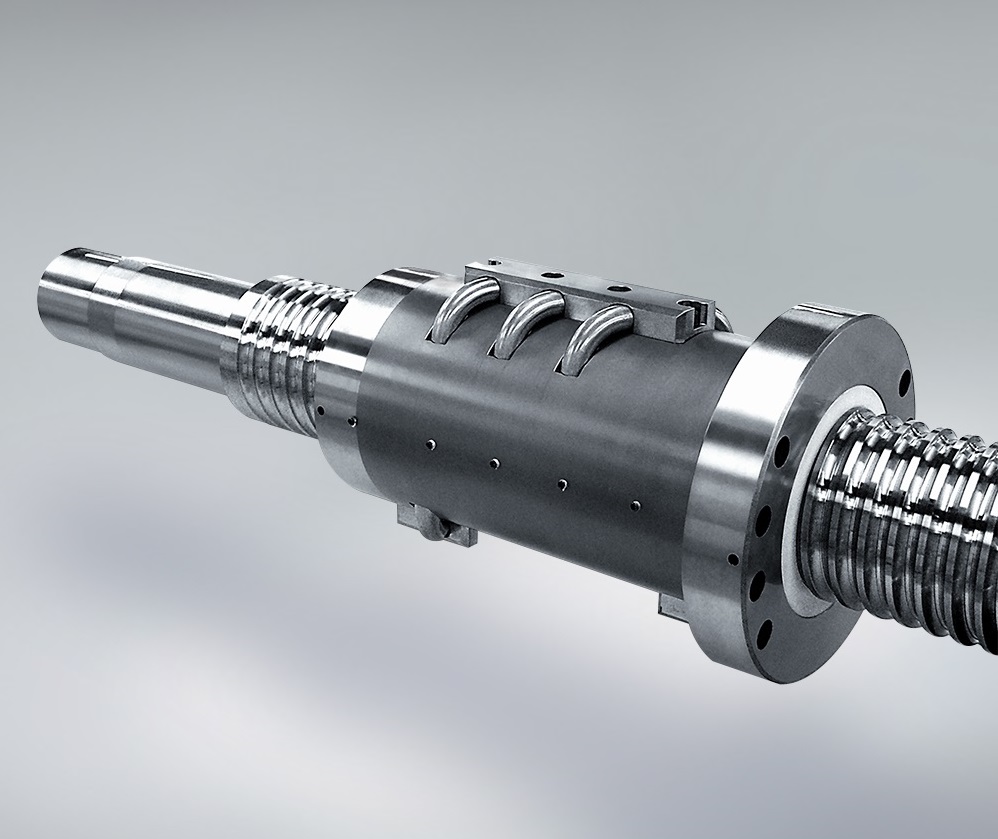

高負荷駆動用ボールねじは、循環路配置の最適化と、ボール径を極限まで大きくした高負荷に
最適なボール溝設計により、従来のボールねじに比べ耐荷重性能が大幅に向上しております。
新材料と熱処理技術の高度化（TF化）対応のＳ－ＨＴＦ型ラインナップ

軸径　　φ32～φ200 リード　10～32
予圧　　すきま（0.020以下、0.050以下）
精度　　Ct7
